恒温恒湿车间设计简单介绍

华锐净化 / 2021-03-12 08:24:13 / 阅读
开云电子(中国)官方网站 恒温恒湿车间设计简单介绍   随着工业的不断进步,人们对于产品的生产环境也重视起来。众多企业,都建设了标准的恒温恒湿车间来供应产品的生产。除了常规温湿度的恒温恒湿车间,还有其它特殊的5-18℃低温、30-80℃高温、相对湿度要求小于40%RH低湿、相对湿度高于80%RH的高湿等特殊要求的恒温恒湿车间。

恒温恒湿车间

  恒温恒湿车间设计要点

  恒温恒湿车间的整体规划,要考虑到以下要求:涉及范围极广,需建筑、水电、空调、实验室使用者等各项专业人才共同参与规划。

  设计目的:为实验室设备创造一个既能确保其稳定、可靠的运行,延长其使用寿命,又能满足用户使用要求及工作人员身心健康的工作场所。

  总体设计:全面考虑各专业之间的关系,进行严格的协调,做到不错,不漏,不碰。

  具体设计:采用国内外先进技术,选用既先进,性能价格比又合理的环保设备和材料,融入人性化的设计理念。

恒温恒湿车间设计方案

  恒温恒湿车间设计方案实例:

  (1)设计条件

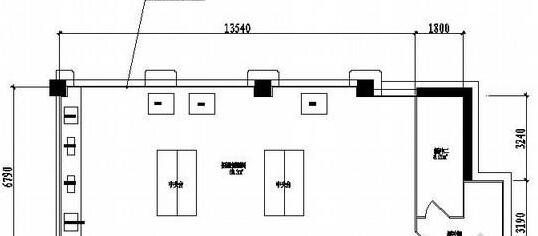

  某工程房间尺寸为14mXl4mX2.6m,位于建筑物的中间层(西南向),顶搔、壁面及地面均有保温隔热措施。室内温湿度条件为:室温(23土0.5)0C,相对湿度50%土2%。内部发热负荷有试验机器发热量10kW,3人,照度为8001x(相当于25W/m2),室内无局部排气设备。

  (2)总体规划

  由于所处位置对高精度恒温恒湿工程要求不利,故在布置上设备套间方式,主室的周围为套间(缓冲空间)兼作空调机房,并保持(23土2)C的空调要求。此外,为了防止进出时门的开闭对主室的干扰,进主室先通过前室。前室要求达到温度(23土1)℃,相对湿度50%士5%的水平。

  (3)空调风量确定

  按室内负荷(夏)为21.5kW(其中围护结构负荷占26.2%),热湿比约+,送风温差<100C,换气次数取15次/h(对应于恒温精度为土0.50C),确定风量为7680m2/h,相应的送风温差为8.50C,故出风温度为14.50C。冬季围护负荷较小,且为负值。若采用夏季风量,经计算送风温差为3.00C,即送风温度为260C。新风量按30m3/(h·人)计,或按维持室内正压要求(取相当于1.0次/h的换气量)取新风为510m3/h。

  (4)恒温恒湿车间空调系统设计

  采用新风单独处理的定露点方式,在主空调机内经处理到室内空气露点状态的空气,与室内回风相混合,并经冷却后送人室内,在新风空调箱和主空调箱内均设有冷却器、加热器和加湿器,供调温调湿用。

  五、恒温恒湿车间建造结构室体底座采用8槽钢焊接成网式框架,以便于在水平条件下能承受室体及人员试件的重量,而不产生室体底面凹凸不平及开裂等。承受力200kg/每平方米室体(试验室主体(壳体))分为六个室体面及一扇双开式室体大门,尺寸为1800×2000mm,室体材料为内胆优质不锈钢板(防止长时间在湿度运行状态下内壁生锈),外胆为优质彩钢板(国内名牌),保温介质为聚氨脂硬质发泡隔热,质轻耐抗击,隔热性能佳,大门材料同样为彩钢板制成,大门拉手为内外开启式,恒温恒湿车间以便于试验人员从封闭的室内自由开启大门。
