恒温恒湿实验室设计规划的十三个注意事项

华锐净化 / 2021-02-17 07:38:28 / 阅读
开云电子(中国)官方网站 恒温恒湿实验室设计规划的十三个注意事项   最近几乎每天都有朋友问我们恒温恒湿实验室规划相关的问题点,今天我们就把恒温恒湿实验室规划,设计等常见的十三个注意事项跟大家分享一下:

  1.冷水机组、冷冻水泵、冷却水泵均应设置减振垫,与上述设备连接的水管或风管均设软接头。2.敷设在非空调空间送风管和新风管上的保温材料厚20mm~50mm,敷设在空调空间的保温材料厚10~20mm,施工时若用铝箔玻璃棉毡,用胶水粘贴在风管壁上的塑料钉固定,塑料钉的间距约300mm为宜,玻璃棉毡的塔接口处用带筋铝箔带封贴密实,不得有泄露空气的隐患,最后用打包塑料带捆扎,间距约1m。非保温的风管机器支吊架先刷防腐红丹两遍再刷灰漆两遍。若用PEF保温,则用专用胶水将PEF粘牢,接口处用带不干胶的PEF封口带封贴密实,不得有泄露空气的隐患。

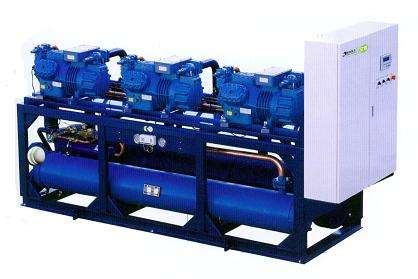

冷水机组

  3.冷冻水管和冷却水管道,当管径dn≦100mm时采用标准镀锌钢管焊接或丝扣连接(或者用PU管),当管径100<dn<200mm时采用焊接钢管焊接连接。冷凝水管用硬塑料管(PVC)。


冷冻水管

  4.管道及其配件必须用支吊架安装稳固,冷冻水管与支吊架之间必须垫以经过沥青蒸煮过的硬垫木,垫木的厚度一般与保温厚度相同。

  5.除图纸已标明放水点或放气点外,若在安装过程中出现局部的最高点和最底点,应在相应的地点分别设置放气或放水的设施。

  6.管道系统安装完毕后必须按规定进行水压实验或通水实验,管道试压时必须把设备与管路系统隔离开。

  7.管道系统试压合格后,必清除管道表面的铁锈,后在管道的外壁及其支吊架均刷红丹两遍,不保温的管道和起支吊架再刷灰漆两遍。

  8.冷冻水管dn≦25mm时PEF保温层厚度20mm,dn32~dn40时PEF保温层厚度25mm,dn50~dn70时保温层厚度30mm,dn80~dn125是保温层厚度35mm,dn≧150mm时保温层厚度40mm。

  9.冷凝水管保温层厚度全部为15mm.

  10.若有风机盘管空调器,则都应配风机三速手动调速开关和挂墙式恒温器及电动二通阀,电动二通阀按通—断双位调节运行。11.冷水机组等设备的启停程序:

  开机程序:冷却水泵——冷却塔风机——冷水机组。停机程序:冷水机组——冷却塔风机——冷却水泵。

  12.非洁净区应独立安装一套空调系统,送风,回风均与洁净房区系统独立,两个区间避免互相干扰。有利于恒温恒湿工况准确稳定。具有提高恒温恒湿标准,提升环境舒适度,节约能耗,减少投资的优点。。

  13.特别注意,很多公司可能就是中间商为了骗取我们的实验室规划图纸而已,所以各位同行业切忌前期的实验室规划图并不是实验室设计细节,不应该设计的过于精细,实验室规划重点在于整体感,能得到对方认可就可以了。
