洁净室组装及接线方法风淋室

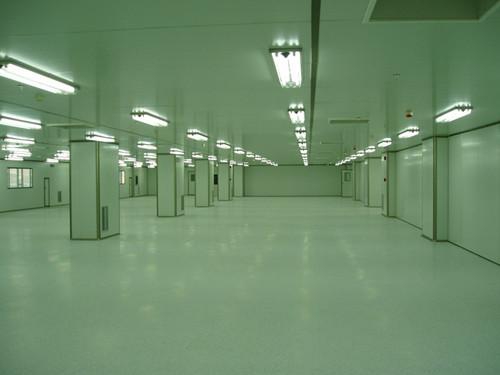

今天，我想和大家分享空气淋浴器的组装和布线方法。净化车间地面可采用环氧自流坪地坪或高级耐磨塑料地板，有防静电要求的，可选用防静电型。送回风管道用热渡锌板制成，贴净化保温效果好的阻燃型PF发泡塑胶板高效送风口用不锈钢框架，美观清洁，冲孔网板用烤漆铝板。净化车间净化厂房墙、顶板材一般多采用50mm厚的夹芯彩钢板制造，其特点为美观、刚性强、保温性能好、易施工。圆弧墙角、门、窗框等一般采用专用氧化铝型材制造地面可采用环氧自流坪地坪或高级耐磨塑料地板，有防静电要求的，可选用防静电型。风淋室是无尘车间进出洁净风淋室的第一道大门。风淋室送至安装现场后，一般为散件形式因此，有必要对空气淋浴房进行组装和布线经正确调试，风淋室可正常使用不同厂家生产的空气淋浴房可能设计不同，但其基本原理和方法相同，略有不同。净化设备小，今天共用的空气淋浴房的组装方法可供参考。希望对您有所帮助：点击屏幕上的按钮，背景灯亮，更改设置，点击下箭头按钮，系统进入设置界面，对应1外门、2内门、3风扇的时间设置，按数字1进入外门设置，点击按钮设置，数字闪烁，单击左箭头按钮，头或右箭头更改数十或数百位数字。更改后，单击ent保存设置，ESC返回上一个设置，ALM是紧急按钮如何连接空气淋浴房

1.电源：支持24V电流电源或24V交流电源，其接线方法参照空气淋浴房控制接线图。

2.类型：X是终端段

X1:外门点动开关

X2:内门电动开关

X3:外门门磁

X4：内门门磁

X5：空气淋浴室内红外探头

X6：空

X7:外门放夹

X8:内门放夹

3.显示：9针串端口线连接液晶文字屏，直流24V电源输出端子在文本屏幕上。

4.输出：中继板连接器针毂

对于R1-R8终端，R1-R2共享COM1-2、R3-R4共享COM3-4、R5-R6共享COM5-6、R7-R8共享COM7-8。

R1连接外部门关闭SL端，Com1-2门关闭GND，R2连接内门关闭SL端，Com1-2连接GND终端。

R3 / R4连接到风扇继电器，COM3-4 AC 220V大号端，R5 / R6连接COM5-6 AC 220V灯端子L，R7连接紧急开关，R8光接触状态，COM7-8到GND端子。

风淋室工作流程

点击风淋室外的开门开关，风淋室外的门立即打开。当最后一个人进入房间时，门会定时关闭。关门后，红外探头会检测到，风机开始吹风。最后一个人会出来开始计时。当门被打开并被内部点击触发后，内部门将被打开。进入房间时，内门关闭，前门立即打开。风淋室无尘车间常见问题及处理方法：

当风淋室系统出现故障或不工作时,首先查看文字显示提示,外门关闭外门指示点应为白色,内门关闭内门指示点应为白色,当风机工作时,风扇指示点应为白色,外门防夹触发点应为白色,内门防夹触发点应为白色,如果上述对应点没有动作来跟踪相关线路。当门关闭时，门的磁场关闭，当物体被阻挡时，红外探测器关闭，当存在人时，红外探测器关闭。强度强，专注于清洁、节能、智能净化工程建筑。
